آموزش Sheet Metal در سالیدورک راهنمای جامع ورقکاری (۲۰۲۵)

Sheet Metal چیست؟

در دنیای طراحی صنعتی، توانایی کار با مواد مختلف و تبدیل ایده‌های خلاقانه به محصولات قابل ساخت، یک مهارت کلیدی است. ورق‌کاری یا Sheet Metal، یکی از پرکاربردترین فرآیندهای تولید در صنایع مختلف از خودروسازی و لوازم خانگی گرفته تا تجهیزات الکترونیکی و سازه‌های فلزی است. نرم‌افزار قدرتمند SolidWorks با ارائه محیط تخصصی Sheet Metal، ابزاری بی‌نظیر در اختیار طراحان صنعتی و مهندسان قرار می‌دهد تا قطعات ورق فلزی را با دقت و کارایی بالا طراحی، تحلیل و برای تولید آماده کنند.

در این مقاله با محیط ورق کاری که یکی از بخش های آموزش سالیدورک هست، شما را آشنا می‌کنیم. از مفاهیم اولیه و فعال‌سازی محیط گرفته تا ابزارهای پیشرفته و نکات کلیدی برای تولید، تمام آن‌چه برای شروع و تسلط بر این بخش قدرتمند نیاز دارید را پوشش خواهیم داد. اگر به دنبال ارتقای مهارت‌های خود در طراحی قطعات فلزی هستید، این مقاله برای شماست.

دلایل اهمیت محیط Sheet Metal در سالیدورک؟

• کاربرد گسترده: قطعات ورق فلزی در طیف وسیعی از محصولات روزمره و صنعتی نقش اساسی دارند. از بدنه خودروها و کیس کامپیوترها گرفته تا کابینت‌های آشپزخانه و قطعات ماشین‌آلات صنعتی.
• بهینه‌سازی برای تولید: محیط Sheet Metal سالیدورک به طور خاص برای فرآیندهای ساخت ورق‌کاری (مانند برش لیزر، پانچ، خم‌کاری) طراحی شده است. این به شما امکان می‌دهد قطعاتی طراحی کنید که تولید آن‌ها آسان‌تر، سریع‌تر و کم‌هزینه‌تر باشد.
• دقت بالا: ابزارهای تخصصی این محیط، امکان محاسبه دقیق پارامترهای خم‌کاری (مانند K-Factor، Bend Allowance) و ایجاد نقشه گسترده (Flat Pattern) دقیق را فراهم می‌کنند که برای تولید ضروری است.
• کاهش خطا: با شبیه‌سازی فرآیند خم‌کاری و بررسی تداخلات در محیط نرم‌افزار، می‌توانید از بروز خطا در مرحله تولید جلوگیری کنید.

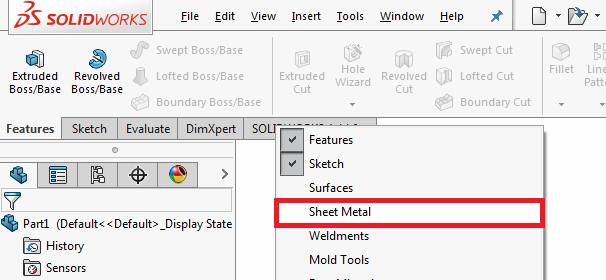

راهنمای فعال‌سازی Sheet Metal: چگونه محیط ورق فلزی را در SolidWorks فعال کنیم

برای شروع کار با ابزارهای ورق‌کاری، ابتدا باید تب (Tab) مربوط به Sheet Metal را در CommandManager سالیدورک فعال کنید:

1. روی هر کدام از تب‌های موجود در CommandManager (مانند Features, Sketch) راست‌کلیک کنید.
2. از منوی باز شده، گزینه “Tabs” را انتخاب کنید.
3. در لیست تب‌ها، تیک گزینه “Sheet Metal” را بزنید.

اکنون تب Sheet Metal با تمام ابزارهای اختصاصی آن در اختیار شماست.

آشنایی با رابط کاربری Sheet Metal

محیط Sheet Metal شامل ابزارهای آشنای سالیدورک به همراه دستورات تخصصی ورق‌کاری است:

• CommandManager: نوار ابزار اصلی که دستورات کلیدی مانند Base Flange, Edge Flange, Bends, Flat Pattern و… در آن قرار دارند.
• FeatureManager Design Tree: درخت طراحی که تمام فیچرهای ورق‌کاری (Sheet-Metal Features)، خم‌ها (Bends) و نقشه گسترده (Flat-Pattern) را به صورت سازمان‌یافته نمایش می‌دهد.
• Sheet-Metal Parameters: بخشی در FeatureManager که پارامترهای پیش‌فرض ورق مانند ضخامت، شعاع خم، و فاکتور K یا Bend Allowance را مدیریت می‌کند.

تنظیمات ورق کاری:

قبل از شروع طراحی، تنظیم پارامترهای پیش‌فرض ورق فلزی اهمیت دارد. این تنظیمات معمولاً هنگام ایجاد اولین فیچر (مانند Base Flange) یا از طریق FeatureManager قابل دسترسی هستند:

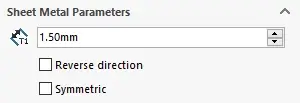

• Thickness (ضخامت ورق): یکی از مهم‌ترین پارامترها که باید مطابق با ورق مورد استفاده در تولید تنظیم شود.

• Bend Radius (شعاع خم): شعاع داخلی خم‌ها که به جنس ورق، ضخامت و ابزار خم‌کاری بستگی دارد.

• Bend Allowance / K-Factor / Bend Deduction: روش محاسبه طول ورق در ناحیه خم. انتخاب صحیح این پارامتر برای دقت نقشه گسترده (Flat Pattern) حیاتی است. (K-Factor رایج‌ترین روش است).

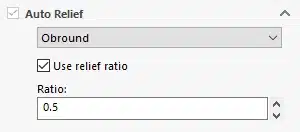

• Auto Relief (شکاف گوشه): نوع و اندازه شکافی که نرم‌افزار به طور خودکار در گوشه‌های خم‌ها ایجاد می‌کند تا از پارگی یا تغییر شکل ناخواسته ورق جلوگیری کند.

ابزارهای پایه در طراحی ورق فلزی سالیدورک

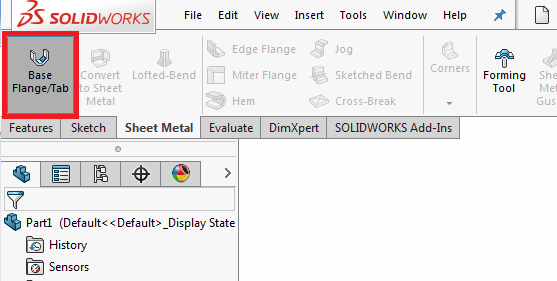

Base Flange/Tab: نقطه شروع طراحی

این ابزار معمولاً اولین فیچری است که در یک قطعه ورق فلزی ایجاد می‌کنید و پایه و اساس قطعه را تشکیل می‌دهد.

نحوه استفاده:

1. یک اسکچ (Sketch) بسته روی یک صفحه (Plane) ترسیم کنید. این اسکچ نمای کلی اولین صفحه ورق شما خواهد بود.
2. از تب Sheet Metal، ابزار “Base Flange/Tab” را انتخاب کنید.
3. در PropertyManager، ضخامت ورق (Thickness) و در صورت نیاز جهت آن را مشخص کنید.
4. پارامترهای پیش‌فرض خم‌کاری (Bend Radius, K-Factor, Auto Relief) را در بخش “Sheet Metal Parameters” تنظیم یا تأیید کنید.
5. روی تیک سبز کلیک کنید تا اولین ورق شما ایجاد شود.

Edge Flange: افزودن لبه‌ها و دیواره‌ها

پس از ایجاد Base Flange، ابزار “Edge Flange” به شما امکان می‌دهد لبه‌ها یا دیواره‌های جدیدی را به لبه‌های موجود قطعه اضافه کنید.

کاربردها و تنظیمات:

• انتخاب لبه: یک یا چند لبه از قطعه پایه را انتخاب کنید.
• تنظیمات Flange:
  • Angle (زاویه): زاویه لبه جدید نسبت به صفحه پایه (معمولاً 90 درجه).
  • Length (طول): ارتفاع یا طول لبه جدید. می‌توانید از گزینه‌های مختلف مانند Blind, Up to Vertex, Up to Edge استفاده کنید.
  • Flange Position: محل قرارگیری لبه جدید نسبت به لبه پایه (Material Inside/Outside, Bend Outside).
  • Custom Bend Allowance/Relief: امکان تعریف پارامترهای خم یا شکاف گوشه متفاوت برای این لبه خاص.

مثال عملی: تصور کنید در حال طراحی یک کیس فلزی ساده هستید. Base Flange کف کیس را تشکیل می‌دهد و با استفاده از Edge Flange می‌توانید دیواره‌های جانبی را به آن اضافه کنید.

کاوش در ابزارهای پیشرفته Sheet Metal

فراتر از ابزارهای پایه، سالیدورک دستورات قدرتمندی برای ایجاد هندسه‌های پیچیده‌تر ارائه می‌دهد:

• Miter Flange: ایجاد چندین لبه متصل به هم در یک مرحله، با ایجاد برش‌های زاویه‌دار (Miter) در گوشه‌ها. مناسب برای ساخت فریم‌ها یا لبه‌های پیوسته.
• Hem: ایجاد لبه‌های تا شده و دوبل برای افزایش استحکام، ایجاد لبه‌های ایمن (بدون تیزی) یا اهداف ظاهری. انواع مختلفی مانند Closed, Open, Teardrop, Rolled دارد.
• Jog: ایجاد یک خمش پله‌ای یا آفست در بخشی از ورق، بدون تغییر طول کلی آن.
• Sketched Bend: ایجاد خم در طول یک خط مستقیم که روی سطح صاف ورق ترسیم شده است.
• Swept Flange: ایجاد یک لبه با مقطع متغیر در طول یک مسیر (Path) مشخص.
• Forming Tools (ابزارهای فرم‌دهی): ابزارهای از پیش ساخته شده (یا قابل ساخت توسط کاربر) برای ایجاد سریع فرورفتگی‌ها، برجستگی‌ها، شیارها، پانچ‌ها و… روی ورق (مانند Louvers, Lances, Ribs). این ابزارها فرآیندهای پرسی را شبیه‌سازی می‌کنند.
• Tab and Slot: ابزاری بسیار کارآمد برای ایجاد اتصالات زبانه و شیار بین قطعات ورق فلزی، که مونتاژ و جوشکاری را تسهیل می‌کند.

مدیریت خم‌کاری: کلید دقت در تولید

درک و مدیریت صحیح خم‌ها اساس طراحی دقیق ورق فلزی است.

• نمایش خطوط خم (Bend Lines): در نقشه گسترده (Flat Pattern)، خطوط خم به همراه جهت و زاویه خم نمایش داده می‌شوند که برای اپراتور دستگاه خم‌کاری ضروری است.
• شعاع خم (Bend Radius): انتخاب شعاع خم مناسب (نه خیلی کوچک و نه خیلی بزرگ) بر اساس جنس، ضخامت و قابلیت دستگاه خم‌کاری اهمیت دارد. شعاع‌های خیلی کوچک می‌توانند باعث ترک خوردن ورق شوند.
• محاسبات خم (Bend Allowance/Deduction/K-Factor):
  • K-Factor: رایج‌ترین پارامتر که نسبت فاصله تار خنثی (Neutral Axis) از سطح داخلی خم به ضخامت ورق را نشان می‌دهد. مقدار آن معمولاً بین 0.3 تا 0.5 است و به جنس ماده، شعاع خم و روش خم‌کاری بستگی دارد.
  • Bend Allowance: طول واقعی کمان تار خنثی در ناحیه خم.
  • Bend Deduction: مقداری که باید از مجموع طول دو لبه صاف کم شود تا طول گسترده صحیح به دست آید.

نکته مهم: استفاده از مقادیر دقیق برای این پارامترها (که اغلب توسط تولیدکننده یا از طریق آزمایش به دست می‌آید) برای دستیابی به نقشه گسترده (Flat Pattern) صحیح و در نتیجه قطعه نهایی با ابعاد درست، حیاتی است.

نقشه گسترده (Flat Pattern): زبان مشترک طراح و تولیدکننده

یکی از قدرتمندترین ویژگی‌های محیط Sheet Metal، قابلیت ایجاد خودکار نقشه گسترده (یا باز شده) قطعه است.

• ایجاد Flat Pattern: با کلیک روی ابزار “Flat Pattern” در تب Sheet Metal، سالیدورک به طور خودکار قطعه خم‌شده را باز کرده و نمای گسترده آن را نمایش می‌دهد. تمام خم‌ها به طور موقت حذف شده و خطوط خم (Bend Lines) ظاهر می‌شوند.
• اهمیت در تولید: نقشه گسترده برای فرآیندهای اولیه ساخت مانند برش لیزر، واترجت یا پانچ CNC استفاده می‌شود. ابعاد دقیق این نقشه تضمین می‌کند که پس از خم‌کاری، قطعه نهایی ابعاد مورد نظر را داشته باشد.
• ایجاد نقشه فنی (Drawing):
  1. از قطعه Sheet Metal خود یک نقشه فنی (Drawing) ایجاد کنید.
  2. می‌توانید نماهای مختلف از قطعه خم‌شده (ایزومتریک، نماهای اصلی) را در نقشه قرار دهید.
  3. مهم‌تر از همه، می‌توانید نمای “Flat Pattern” را به نقشه اضافه کنید.
  4. در نمای Flat Pattern، ابعاد کلی، موقعیت سوراخ‌ها و برش‌ها، و جدول خم (Bend Table) یا یادداشت‌های خم (Bend Notes) که اطلاعاتی مانند جهت، زاویه و شعاع هر خم را ارائه می‌دهند، قرار داده می‌شود.

نکات و ترفندهای حرفه‌ای برای طراحی ورق فلزی در سالیدورک (از نگاه طراح صنعتی)

• طراحی برای ساخت (Design for Manufacturability – DFM):
  • از شعاع‌های خم استاندارد و متناسب با ابزارهای موجود در کارگاه استفاده کنید.
  • فاصله مناسب بین خم‌ها و بین خم و لبه‌ها/سوراخ‌ها را رعایت کنید.
  • تا حد امکان از طراحی‌های ساده‌تر و تعداد خم‌های کمتر استفاده کنید.
• استفاده از کتابخانه طراحی (Design Library): Forming Tool ها و فیچرهای پرکاربرد خود را در Design Library ذخیره کنید تا بتوانید به سرعت در پروژه‌های دیگر از آن‌ها استفاده کنید.
• بررسی تداخل (Interference Check): همیشه قبل از نهایی کردن طرح، با استفاده از ابزار Flat Pattern و بررسی چشمی یا ابزارهای تحلیلی، مطمئن شوید که در حالت خم‌شده یا گسترده، هیچ تداخلی بین اجزای مختلف ورق وجود ندارد.
• مدیریت پارامترها: پارامترهای اصلی ورق (ضخامت، شعاع خم، K-Factor) را به صورت متمرکز در بخش Sheet-Metal در FeatureManager مدیریت کنید تا تغییرات بعدی آسان‌تر باشد.
• استفاده از Configurations: برای نمایش نسخه‌های مختلف یک قطعه (مثلاً با ضخامت‌های متفاوت یا با/بدون فیچرهای خاص) از Configurations استفاده کنید.
• توجه به جهت الیاف (Grain Direction): در برخی کاربردها، جهت نورد ورق (Grain Direction) می‌تواند بر فرآیند خم‌کاری و استحکام نهایی تأثیر بگذارد. در صورت اهمیت، این مورد را در نقشه‌ها مشخص کنید.

تحلیل و شبیه‌سازی (اختیاری اما مفید)

SolidWorks Simulation ابزارهایی برای تحلیل استحکام و تغییر شکل قطعات ورق فلزی تحت بارگذاری‌های مختلف ارائه می‌دهد. این تحلیل‌ها می‌توانند به شما در بهینه‌سازی ضخامت ورق، محل قرارگیری تقویت‌کننده‌ها (مانند Ribs ایجاد شده با Forming Tools) و اطمینان از عملکرد صحیح قطعه کمک کنند.

جمع‌بندی و گام‌های بعدی

محیط Sheet Metal سالیدورک ابزاری ضروری برای هر طراح صنعتی یا مهندسی است که با قطعات فلزی سروکار دارد. تسلط بر ابزارهای پایه مانند Base Flange و Edge Flange، درک مفاهیم کلیدی خم‌کاری مانند K-Factor و توانایی ایجاد نقشه‌های گسترده دقیق (Flat Pattern)، پایه و اساس طراحی موفق ورق فلزی است. با کاوش در ابزارهای پیشرفته‌تر و رعایت نکات DFM، می‌توانید قطعاتی کارآمد، اقتصادی و با کیفیت بالا طراحی کنید.

توصیه طراح صنعتی: بهترین راه برای یادگیری، تمرین مستمر است. پروژه‌های کوچک واقعی (مانند طراحی یک جعبه ابزار ساده، یک پایه نگهدارنده یا بخشی از یک محصول موجود) را شروع کنید و سعی کنید از ابزارهای مختلف Sheet Metal بهره ببرید.

آماده‌سازی برای تولید:

• همیشه نقشه گسترده (Flat Pattern) را در فرمت DXF یا DWG برای دستگاه‌های برش لیزر یا پانچ خروجی بگیرید.
• نقشه‌های فنی (Drawing) کامل شامل نماهای مختلف، ابعاد دقیق، اطلاعات خم‌کاری و مشخصات مواد را تهیه کنید.
• قبل از ارسال فایل‌ها، با تولیدکننده در مورد قابلیت‌ها، ابزارها و مواد موجود مشورت کنید.

منابع بیشتر برای یادگیری Sheet Metal در SolidWorks

• راهنمای رسمی SolidWorks: بخش Help نرم‌افزار منبعی جامع و دقیق است.
• منابع استفاده شده در این آموزش: SolidWorks Sheet Metal Introduction، SOLIDWORKS Sheet Metal: A Beginner’s Guide
• آموزش‌های ویدیویی: جستجو در یوتیوب و پلتفرم‌های آموزشی دیگر برای “SolidWorks Sheet Metal Tutorial”.
• مقالات و پروژه‌های طراح صنعتی: ما در TarahSanati.com به طور مرتب مقالات و آموزش‌های کاربردی در زمینه SolidWorks و طراحی صنعتی منتشر می‌کنیم. (آموزش رایگان و مقدماتی سالیدورک).
• انجمن‌های آنلاین: انجمن‌های تخصصی SolidWorks محلی عالی برای پرسش و پاسخ و تبادل تجربه با سایر کاربران است.

امیدواریم این راهنمای جامع آموزش محیط Sheet Metal سالیدورک برای شما مفید بوده باشد. با به‌کارگیری این دانش، می‌توانید پروژه‌های طراحی صنعتی خود را با اطمینان و مهارت بیشتری به پیش ببرید.
