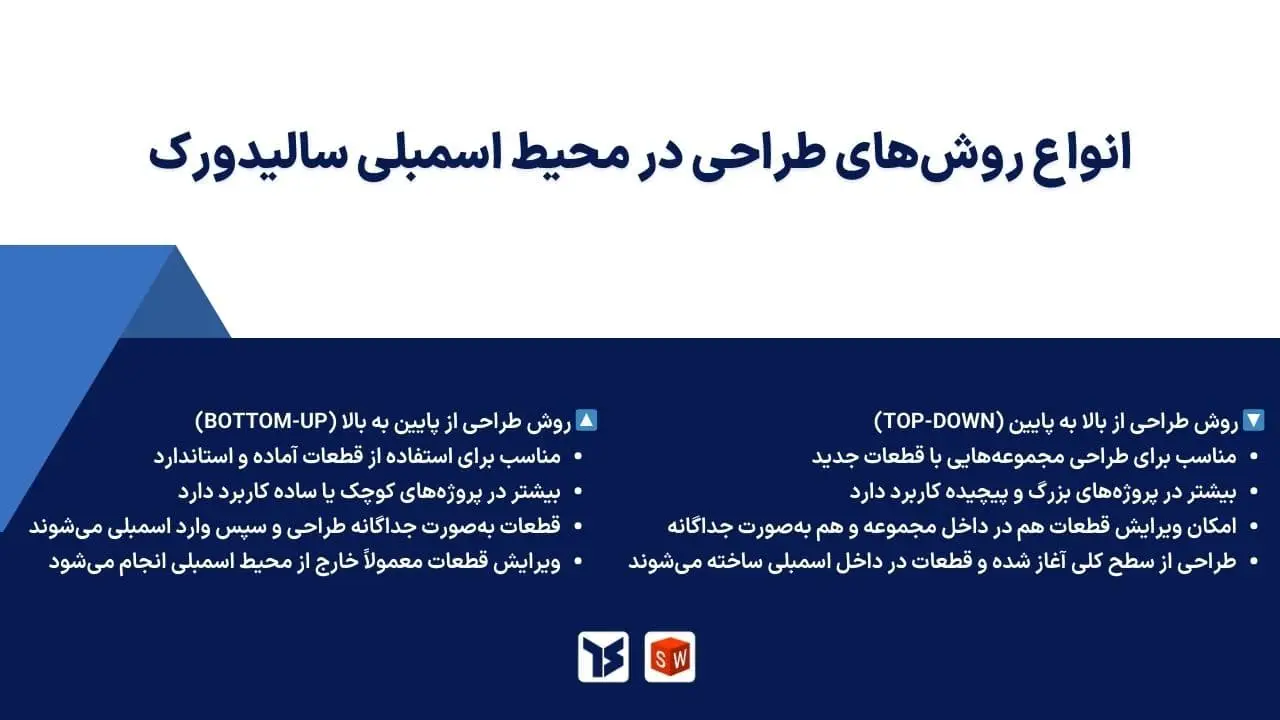

انواع روش‌های طراحی در محیط اسمبلی سالیدورک
انواع روش‌های طراحی در محیط اسمبلی: راهنمای جامع انتخاب بین (Top-Down) و (Bottom-Up)
نرم‌افزار سالیدورک (SolidWorks) یکی از قدرتمندترین ابزارها در دنیای طراحی سه‌بعدی به کمک کامپیوتر (CAD) است و محیط اسمبلی (Assembly) آن نقشی حیاتی در جان بخشیدن به ایده‌های پیچیده و محصولات چندجزئی ایفا می‌کند. اما صرفاً دانستن چگونگی وارد کردن قطعات به محیط اسمبلی کافی نیست؛ انتخاب روش طراحی اسمبلی سالیدورک مناسب، کلید موفقیت، افزایش بهره‌وری و کاهش خطا در پروژه‌های طراحی صنعتی و مهندسی مکانیک است. این مقاله با هدف آموزش و معرفی کامل دو روش اصلی طراحی مونتاژ – روش بالا به پایین (Top-Down) و روش پایین به بالا (Bottom-Up) – به کاربران فارسی‌زبان، به شما کمک می‌کند تا با درک عمیق‌تری از این رویکردها، بهترین انتخاب را برای پروژه‌های خود داشته باشید و تجربه کار با محیط Assembly در سالیدورک را بهبود بخشید.
محیط اسمبلی سالیدورک: فراتر از کنار هم چیدن قطعات
قبل از ورود به بحث روش‌های طراحی، لازم است درک کنیم که محیط اسمبلی سالیدورک تنها فضایی برای قرار دادن قطعات از پیش طراحی‌شده در کنار یکدیگر نیست. این محیط، یک کارگاه مجازی پویا است که امکان تعریف روابط هوشمند (Mates)، بررسی تداخلات (Interference Detection)، شبیه‌سازی حرکت (Motion Study) و حتی طراحی قطعات جدید در بستر مجموعه مونتاژی (In-Context Design) را فراهم می‌کند. انتخاب صحیح روش طراحی، مستقیماً بر سرعت، دقت، انعطاف‌پذیری و قابلیت ویرایش مجموعه نهایی تأثیرگذار است.
روش طراحی پایین به بالا (Bottom-Up) در سالیدورک: ساختار کلاسیک مونتاژ
روش طراحی پایین به بالا، رویکردی سنتی و شاید آشناتر برای بسیاری از کاربران، به‌ویژه افراد تازه‌کار در حوزه طراحی مونتاژ در سالیدورک است.
تعریف کامل روش پایین به بالا
در این روش، ابتدا تمام قطعات (Parts) به‌صورت جداگانه و مستقل از یکدیگر در محیط Part سالیدورک طراحی و ذخیره می‌شوند. سپس، این قطعات از پیش آماده، یک به یک وارد محیط Assembly شده و با استفاده از قیدها و روابط (Mates) در موقعیت صحیح نسبت به یکدیگر قرار می‌گیرند تا مجموعه نهایی شکل گیرد. این فرآیند شبیه به ساخت یک مدل با قطعات لگو است که هر قطعه هویت مستقلی دارد.
مزایای روش پایین به بالا در SolidWorks:
- سادگی و سرعت شروع: این روش برای پروژه‌های کوچک و مجموعه‌هایی با تعداد قطعات کم، بسیار سرراست و سریع است.
- مدیریت آسان قطعات استاندارد: اگر از قطعات استاندارد (مانند پیچ، مهره، بلبرینگ) که از کتابخانه‌ها فراخوانی می‌شوند یا قبلاً طراحی شده‌اند استفاده می‌کنید، این روش ایده‌آل است.
- استقلال قطعات: هر قطعه به‌طور مستقل ویرایش می‌شود و تغییر در یک قطعه، مستقیماً بر سایر قطعات (به‌جز از طریق قیدها) تأثیر نمی‌گذارد. این موضوع می‌تواند مدیریت تغییرات در تیم‌های بزرگ که هر عضو مسئول طراحی بخش خاصی است را ساده‌تر کند.
- استفاده مجدد از قطعات: قطعات طراحی‌شده به‌راحتی در پروژه‌های دیگر قابل استفاده هستند.
معایب روش پایین به بالا:
- دشواری در مدیریت روابط پیچیده: در مجموعه‌های بزرگ و پیچیده که قطعات وابستگی‌های هندسی زیادی به یکدیگر دارند، اطمینان از جانمایی دقیق و عدم تداخل می‌تواند چالش‌برانگیز باشد.
- زمان‌بر بودن اصلاحات: اگر پس از مونتاژ مشخص شود که ابعاد یک قطعه با قطعه دیگر همخوانی ندارد، باید به فایل Part مربوطه بازگشته، آن را اصلاح کرده و مجدداً به اسمبلی بازگردید. این رفت‌وبرگشت در پروژه‌های بزرگ می‌تواند بسیار وقت‌گیر باشد.
- عدم تطابق در طراحی همزمان: اگر چندین طراح به‌طور همزمان روی قطعات مختلف یک مجموعه کار کنند، احتمال عدم تطابق نهایی قطعات افزایش می‌یابد.
کاربردها و بهترین زمان برای استفاده از روش پایین به بالا:
- مونتاژ محصولاتی با تعداد زیادی قطعه استاندارد (مثلاً یک گیربکس با چرخ‌دنده‌ها، شفت‌ها و بلبرینگ‌های از پیش طراحی‌شده).
- پروژه‌های کوچک و با پیچیدگی کم (مانند یک پایه نگهدارنده ساده).
- زمانی که تمام قطعات از قبل طراحی شده‌اند و هدف تنها مونتاژ آن‌هاست.
- تیم‌هایی که ترجیح می‌دهند هر طراح به‌صورت مستقل روی قطعات خود کار کند.
مثال عملی: مونتاژ یک مجموعه پیچ و مهره و واشر برای اتصال دو صفحه فلزی. هر یک از این قطعات از قبل موجود یا به‌سادگی قابل طراحی هستند و سپس در محیط اسمبلی به هم متصل می‌شوند.
روش طراحی بالا به پایین (Top-Down) در سالیدورک: رویکردی هوشمندانه برای مجموعه‌های پیچیده
روش بالا به پایین در سالیدورک، که گاهی با عنوان “طراحی در بستر مجموعه” (In-Context Design) نیز شناخته می‌شود، رویکردی است که در آن، طراحی قطعات بر اساس چارچوب کلی و نیازمندی‌های مجموعه مونتاژی صورت می‌گیرد.
تعریف کامل روش بالا به پایین
در این روش، کار طراحی معمولاً از محیط Assembly آغاز می‌شود. ابتدا یک طرح کلی (Layout Sketch) یا یک پارت اسکلتی (Skeleton Part) که شامل هندسه‌های مرجع، ابعاد کلیدی و پارامترهای اصلی مجموعه است، ایجاد می‌شود. سپس، قطعات جدید مستقیماً در داخل محیط اسمبلی و با ارجاع به این هندسه‌های مرجع یا سطوح قطعات دیگر طراحی می‌شوند. این بدان معناست که ابعاد و شکل یک قطعه می‌تواند به‌طور مستقیم به ابعاد و شکل قطعه دیگر وابسته باشد.
مزایای روش بالا به پایین در سالیدورک:
- تضمین تطابق و جانمایی دقیق قطعات: از آنجایی که قطعات با ارجاع به یکدیگر یا به یک طرح کلی مشترک طراحی می‌شوند، مشکلات مربوط به عدم همخوانی ابعاد و تداخلات به حداقل می‌رسد.
- انعطاف‌پذیری بالا در تغییرات: تغییر در طرح کلی یا یک قطعه مرجع می‌تواند به‌طور خودکار به تمام قطعات وابسته منتقل شود. این ویژگی برای پروژه‌هایی که نیازمند بازنگری‌های مکرر هستند، بسیار ارزشمند است.
- مدیریت بهتر پروژه‌های بزرگ و پیچیده: این روش امکان کنترل متمرکز بر طراحی کلی محصول را فراهم می‌کند و برای انواع طراحی در اسمبلی با اجزای متعدد و روابط پیچیده مناسب است.
- طراحی مفهومی سریع‌تر: می‌توان به‌سرعت یک مدل مفهومی از مجموعه را با قطعات ساده ایجاد کرد و سپس جزئیات هر قطعه را تکمیل نمود.
معایب روش بالا به پایین:
- پیچیدگی اولیه بیشتر: یادگیری و تسلط بر این روش نیازمند درک عمیق‌تری از روابط بین قطعات (External References) و مدیریت آن‌هاست.
- احتمال ایجاد روابط ناخواسته یا چرخه‌ای: اگر مدیریت ارجاعات خارجی به‌درستی انجام نشود، ممکن است روابط پیچیده و گیج‌کننده‌ای ایجاد شود که عیب‌یابی آن‌ها دشوار است.
- کاهش استقلال قطعات: ویرایش یک قطعه می‌تواند بر قطعات دیگر تأثیر بگذارد، که در برخی موارد ممکن است مطلوب نباشد.
- زمان‌بر بودن برنامه‌ریزی اولیه: این روش نیازمند صرف زمان بیشتر برای برنامه‌ریزی و ایجاد ساختار اولیه مجموعه است.
کاربردها و بهترین زمان برای استفاده از روش بالا به پایین:
- طراحی محصولات جدید و نوآورانه که هنوز ابعاد دقیق قطعات مشخص نیست.
- ماشین‌آلات و تجهیزات صنعتی پیچیده با قطعات متعدد و وابستگی‌های حرکتی و فضایی زیاد.
- طراحی بدنه‌ها، شاسی‌ها و فریم‌ها که فرم کلی محصول را تعیین می‌کنند.
- پروژه‌هایی که در آن‌ها فرم، فیت و فانکشن (Form, Fit, and Function) اهمیت بالایی دارد.
مثال عملی: طراحی یک پهپاد. ابتدا ممکن است یک طرح کلی از ابعاد بدنه اصلی، محل قرارگیری موتورها، باتری و دوربین ایجاد شود. سپس هر یک از این اجزا در بستر اسمبلی و با ارجاع به این طرح کلی و به یکدیگر طراحی می‌شوند تا از جانمایی صحیح و عدم تداخل اطمینان حاصل شود. شرکت خودروسازی تسلا (Tesla) برای طراحی یکپارچه شاسی و بدنه خودروهای خود، قطعاً از رویکردهای مشابه طراحی بالا به پایین برای اطمینان از هماهنگی هزاران قطعه بهره می‌برد.
جدول مقایسه‌ای دو روش طراحی اسمبلی در سالیدورک
برای درک بهتر تفاوت‌ها و کمک به انتخاب روش مناسب، جدول زیر ویژگی‌های کلیدی دو رویکرد را مقایسه می‌کند:
| ویژگی | روش پایین به بالا (Bottom-Up) | روش بالا به پایین (Top-Down) |
|---|---|---|
| نوع پروژه | ساده، کوچک، قطعات استاندارد زیاد | بزرگ، پیچیده، نیازمند هماهنگی دقیق قطعات |
| ساخت قطعات | بیرون از محیط اسمبلی (مستقل) | درون محیط اسمبلی (وابسته به اسمبلی یا قطعات دیگر) |
| ویرایش‌پذیری قطعات | کاملاً مستقل | وابسته به هندسه‌های مرجع در اسمبلی (External References) |
| سرعت شروع طراحی | سریع‌تر، نیاز به برنامه‌ریزی اولیه کمتر | نیازمند برنامه‌ریزی و ایجاد ساختار اولیه، شروع کندتر |
| انعطاف‌پذیری در تغییرات | کمتر (تغییرات باید در هر قطعه جداگانه اعمال شود) | بیشتر (تغییرات در طرح کلی یا قطعه مرجع به سایرین منتقل می‌شود) |
| مدیریت روابط | ساده‌تر برای قطعات کم، پیچیده برای مجموعه‌های بزرگ | نیازمند مدیریت دقیق ارجاعات خارجی، اما قدرتمند برای روابط پیچیده |
| یادگیری و تسلط | آسان‌تر برای مبتدیان | نیازمند تجربه و درک عمیق‌تر از مفاهیم اسمبلی |
| مناسب برای | مونتاژ قطعات از پیش طراحی شده، استفاده از کتابخانه قطعات | توسعه محصول جدید، طراحی ماشین‌آلات پیچیده، بهینه‌سازی فضا |
نکات تکمیلی و تجربی برای حرفه‌ای شدن در طراحی اسمبلی سالیدورک
انتخاب بین این دو روش همیشه سیاه و سفید نیست. طراحان حرفه‌ای اغلب از رویکرد ترکیبی (Hybrid Approach) استفاده می‌کنند.
- قدرت رویکرد ترکیبی: در بسیاری از پروژه‌های واقعی، ترکیبی از هر دو روش بهترین نتیجه را می‌دهد. ممکن است اسکلت و قطعات اصلی یک ماشین با روش بالا به پایین طراحی شوند، اما قطعات استاندارد مانند موتور، پمپ یا اتصالات با روش پایین به بالا به مجموعه اضافه گردند.
- استفاده هوشمندانه از Layout Sketches و Skeleton Parts: این ابزارها در روش بالا به پایین بسیار حیاتی هستند. یک Layout Sketch دوبعدی یا سه‌بعدی می‌تواند شامل خطوط، نقاط و ابعاد کلیدی باشد که به‌عنوان مرجع برای طراحی قطعات مختلف عمل می‌کند. Skeleton Part نیز یک قطعه مجازی است که هندسه‌های مرجع را در خود جای داده و می‌تواند بین چندین اسمبلی فرعی به اشتراک گذاشته شود.
- مدیریت ارجاعات خارجی (External References): در روش بالا به پایین، درک و مدیریت صحیح ارجاعات خارجی ضروری است. سالیدورک ابزارهایی برای نمایش، قفل کردن (Lock)، یا شکستن (Break) این ارجاعات ارائه می‌دهد. استفاده نادرست می‌تواند منجر به مشکلاتی مانند آپدیت‌های طولانی یا خطاهای بازسازی شود.
- سازماندهی اسمبلی با Sub-Assemblies: برای مدیریت بهتر مجموعه‌های بزرگ، آن‌ها را به زیرمجموعه‌های (Sub-Assemblies) کوچک‌تر و قابل مدیریت‌تر تقسیم کنید. هر زیرمجموعه می‌تواند با روش مناسب خود (بالا به پایین یا پایین به بالا) طراحی شود.
- توجه به عملکرد (Performance): مجموعه‌های بسیار بزرگ با تعداد زیادی قطعه و روابط پیچیده می‌توانند کند شوند. استفاده از تنظیمات Large Assembly Mode، SpeedPak و ساده‌سازی قطعات غیرضروری در نمایش می‌تواند به بهبود عملکرد کمک کند.
- مثال از شرکت‌های بزرگ: شرکت‌هایی مانند بوئینگ (Boeing) برای طراحی هواپیما یا SpaceX برای طراحی راکت‌های فضایی، بدون شک از استراتژی‌های پیشرفته طراحی بالا به پایین و مدیریت داده‌های محصول (PDM/PLM) برای هماهنگ‌سازی کار هزاران مهندس و میلیون‌ها قطعه استفاده می‌کنند. آن‌ها ابتدا طرح کلی و اینترفیس‌های اصلی را مشخص کرده و سپس تیم‌های مختلف بر اساس آن، بخش‌های جزئی‌تر را توسعه می‌ده دهند.
نتیجه‌گیری: انتخاب هوشمندانه روش طراحی اسمبلی در سالیدورک
هیچ‌کدام از روش‌های طراحی پایین به بالا یا بالا به پایین به‌طور مطلق بر دیگری برتری ندارد. انتخاب روش طراحی اسمبلی سالیدورک مناسب، کاملاً به ماهیت پروژه، پیچیدگی محصول، اندازه تیم طراحی و سطح تجربه کاربران بستگی دارد.
- روش پایین به بالا (Bottom-Up) برای پروژه‌های ساده‌تر، استفاده از قطعات استاندارد و زمانی که قطعات به‌صورت مستقل طراحی می‌شوند، ایده‌آل است.
- روش بالا به پایین (Top-Down) برای پروژه‌های پیچیده، توسعه محصولات جدید، و زمانی که تطابق و هماهنگی دقیق بین قطعات حیاتی است، قدرت خود را نشان می‌دهد.
بهترین راه برای تسلط بر این روش‌ها، تمرین و کسب تجربه عملی با هر دو رویکرد است. سعی کنید پروژه‌های مختلفی را با هر دو روش انجام دهید تا مزایا و معایب آن‌ها را در عمل لمس کنید. با افزایش مهارت، قادر خواهید بود به‌طور غریزی تشخیص دهید کدام روش یا ترکیبی از روش‌ها برای چالش طراحی پیش روی شما مناسب‌تر است و در نهایت به یک طراح حرفه‌ای‌تر و کارآمدتر در طراحی مونتاژ در سالیدورک تبدیل شوید.
