محیط فیچر (Feature) سالیدورک | آموزش ابزارها و تبدیل طرح 2D به 3D

بسیار عالی! اکنون که با اسکچ‌زنی آشنا شدیم، وقت آن رسیده که به بخش هیجان‌انگیز دیگری از دوره سالیدورک قدم بگذاریم: تبدیل اسکچ‌های دوبعدی به مدل‌های سه‌بعدی با استفاده از ویژگی‌ها (Features). همانطور که اشاره شد، ویژگی‌ها ابزارهای قدرتمندی هستند که به طرح‌های مسطح و دوبعدی شما حجم و عمق می‌بخشند و آن‌ها را به اشیاء سه‌بعدی واقعی تبدیل می‌کنند. در این بخش، به معرفی و بررسی کاربردی این ابزارهای حیاتی خواهیم پرداخت.

معرفی ابزارهای Feature در دوره سالیدورک

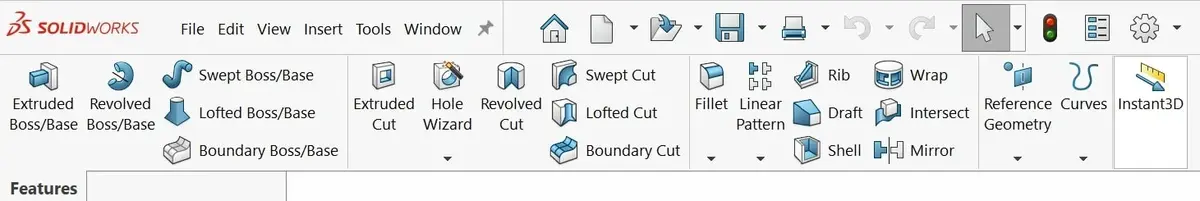

سالیدورک، مجموعه‌ای گسترده از ویژگی‌های متنوع را در اختیار کاربران قرار می‌دهد که هر کدام، کاربرد خاص خود را دارند. این ویژگی‌ها به صورت دسته‌بندی شده در تب Features از نوار CommandManager قابل دسترسی هستند. در ادامه، به معرفی برخی از مهم‌ترین و پرکاربردترین ابزارهای Feature در دوره سالیدورک می‌پردازیم:

کاربردهای اکسترود (Extrude)

اکسترود (Extrude)، یکی از بنیادی‌ترین و پرکاربردترین ویژگی‌ها در مدل‌سازی سه بعدی با سالیدورک است. عملکرد این ویژگی را می‌توان به بیرون کشیدن و ارتفاع دادن به اسکچ تشبیه کرد.

• تصور کنید: یک دایره را به عنوان اسکچ اولیه ترسیم کرده‌اید. با اعمال ویژگی Extrude بر روی این دایره، آن را در راستای عمود بر صفحه اسکچ بیرون می‌کشید و به آن ارتفاع می‌دهید. در نتیجه، دایره دوبعدی شما به یک استوانه سه‌بعدی تبدیل می‌شود.

اکسترود، ابزاری بسیار انعطاف‌پذیر است و با استفاده از آن می‌توانید طیف وسیعی از اشکال سه بعدی را ایجاد کنید. از مکعب‌های ساده و استوانه‌ها گرفته تا قطعات پیچیده صنعتی، همه با استفاده از ویژگی Extrude قابل مدل‌سازی هستند.

نکات کلیدی در استفاده از ویژگی اکسترود:

• جهت اکسترود (Direction): هنگام استفاده از Extrude، می‌توانید جهت بیرون کشیدن اسکچ را تعیین کنید. این جهت می‌تواند به سمت بالا، پایین، چپ، راست یا هر جهت دلخواه دیگر باشد.

• عمق اکسترود (Depth): عمق اکسترود، میزان ارتفاع یا ضخامت حجم ایجاد شده را مشخص می‌کند. با تنظیم این مقدار، می‌توانید تعیین کنید که اسکچ شما تا چه میزان بیرون کشیده شود.

• Thin Feature (ویژگی دیواره نازک): گزینه Thin Feature به شما این امکان را می‌دهد تا به جای ایجاد یک حجم توپر، یک دیواره نازک از اسکچ خود ایجاد کنید. این گزینه برای مدل‌سازی قطعات ورق‌کاری و پوسته‌ها بسیار کاربردی است.

• Draft (شیب): با استفاده از گزینه Draft، می‌توانید به سطوح اکسترود شده خود شیب بدهید. این گزینه برای طراحی قطعاتی با سطوح مورب و شیب‌دار مناسب است.

کار با ابزار برش (Cut)

برش (Cut)، ویژگی دیگری از خانواده Features است که عملکردی معکوس نسبت به اکسترود دارد. در حالی که اکسترود به اسکچ حجم اضافه می‌کند، برش، حجم را از مدل موجود کم می‌کند.

• تصور کنید: یک مکعب سه‌بعدی دارید و می‌خواهید یک سوراخ استوانه‌ای در آن ایجاد کنید. برای این کار، ابتدا یک دایره را بر روی سطح مکعب اسکچ می‌کنید. سپس با استفاده از ویژگی Cut Extrude (برش اکسترود)، دایره را از داخل مکعب برش می‌زنید و حجم آن را از مکعب کم می‌کنید. در نتیجه، یک سوراخ استوانه‌ای در مکعب ایجاد می‌شود.

برش، ابزاری قدرتمند برای ایجاد حفره‌ها، سوراخ‌ها، شیارها و سایر اشکال منفی در مدل‌های سه بعدی است.

نکات کلیدی در استفاده از ویژگی برش:

• جهت برش (Direction): مانند اکسترود، در برش نیز می‌توانید جهت برش را تعیین کنید.

• عمق برش (Depth): عمق برش، میزان نفوذ برش در مدل را مشخص می‌کند.

• Through All (از همه رد شود): گزینه Through All به شما این امکان را می‌دهد تا برش را به طور کامل از کل قطعه عبور دهید. به عبارت دیگر، برش تا آن سوی قطعه ادامه پیدا می‌کند.

• Up To Next (تا سطح بعدی): گزینه Up To Next، برش را تا اولین سطحی که در مسیر آن قرار دارد، ادامه می‌دهد. این گزینه برای ایجاد برش‌های محدود به یک سطح خاص کاربردی است.

لبه‌گذاری روی مدل با استفاده از ابزار (Fillet & Chamfer)

Fillet (گرد کردن لبه‌ها) و Chamfer (پخ زدن لبه‌ها)، دو ویژگی پرکاربرد برای اصلاح و زیباسازی لبه‌های تیز مدل‌های سه بعدی هستند. لبه‌های تیز، اغلب در طراحی صنعتی نامطلوب هستند و استفاده از Fillet و Chamfer، علاوه بر بهبود ظاهر مدل، می‌تواند ایمنی و کارایی آن را نیز افزایش دهد.

• Fillet (گرد کردن لبه‌ها): ویژگی Fillet، لبه‌های تیز مدل را به صورت گرد و منحنی در می‌آورد. تصور کنید مکعبی با گوشه‌های تیز دارید. با اعمال Fillet بر روی گوشه‌های مکعب، این گوشه‌ها گرد می‌شوند و دیگر تیز نخواهند بود. هنگام استفاده از Fillet، می‌توانید شعاع گردی (Fillet Radius) را نیز تعیین کنید تا میزان گردی لبه‌ها را کنترل نمایید.

• Chamfer (پخ زدن لبه‌ها): ویژگی Chamfer، لبه‌های تیز مدل را به صورت پخ و شیب‌دار در می‌آورد. بر خلاف Fillet که لبه‌ها را گرد می‌کند، Chamfer یک سطح شیب‌دار در لبه‌های تیز ایجاد می‌کند. هنگام استفاده از Chamfer، می‌توانید فاصله پخ (Distance) و زاویه پخ (Angle) را تعیین کنید تا شکل و ابعاد پخ را کنترل نمایید.

Fillet و Chamfer، ابزارهای بسیار ساده اما قدرتمندی هستند که می‌توانند به طور چشمگیری ظاهر و کیفیت مدل‌های سه بعدی شما را بهبود بخشند. در بخش‌های بعدی دوره سالیدورک، به صورت عملی با نحوه استفاده از این ویژگی‌ها و سایر ابزارهای مهم Features آشنا خواهید شد.
