آموزش کامل محیط Part در سالیدورک: از طراحی دو‌بعدی تا مدل‌سازی سه‌بعدی

محیط Part در سالیدورک: راهنمای جامع طراحی قطعات سه‌بعدی

در دنیای وسیع و پیچیده مهندسی و طراحی صنعتی، نرم‌افزار SolidWorks همچون یک آچار فرانسه دیجیتال برای طراحان و مهندسان عمل می‌کند. این نرم‌افزار قدرتمند مجموعه‌ای از ابزارها را برای تبدیل یک ایده انتزاعی به یک مدل سه‌بعدی دقیق و قابل ساخت فراهم می‌کند. هسته اصلی و نقطه شروع هر پروژه بزرگی در این نرم‌افزار، محیط Part در سالیدورک (.SLDPRT) است. این محیط، کارگاه دیجیتالی شماست که در آن هر پیچ، هر بدنه، هر چرخ‌دنده و هر قطعه‌ای که تصور کنید، متولد می‌شود. درک عمیق این محیط نه‌تنها یک مهارت پایه، بلکه کلید تسلط بر فرآیند کامل طراحی محصول است. این مقاله یک راهنمای جامع برای کاوش در تمام زوایای محیط پارت سالیدورک است؛ از آشنایی با رابط کاربری گرفته تا تکنیک‌های پیشرفته طراحی برای تولید (DFM). با ما همراه باشید تا این سنگ بنای مدلسازی سه‌بعدی را با هم کشف کنیم.

معرفی کلی محیط Part و نقش آن در طراحی قطعات

هر محصول پیچیده‌ای که در اطراف خود می‌بینید—از یک گوشی هوشمند گرفته تا یک خودرو—از صدها یا هزاران قطعه مجزا تشکیل شده است. محیط Part در سالیدورک فضایی است که در آن این قطعات پایه به‌صورت جداگانه طراحی و مدلسازی می‌شوند. به عبارت ساده‌تر، شما نمی‌توانید یک مجموعه (Assembly) را بدون داشتن قطعات اولیه بسازید. بنابراین، این محیط اولین و بنیادی‌ترین مرحله در چرخه طراحی محصول در سالیدورک است.

نقش کلیدی محیط Part را می‌توان در موارد زیر خلاصه کرد:

• ایجاد هندسه پایه: تمام ویژگی‌های فیزیکی یک قطعه، از ابعاد کلی تا سوراخ‌ها و انحناهای پیچیده، در این محیط شکل می‌گیرد.
• مدل‌سازی پارامتریک: قدرت اصلی سالیدورک در پارامتریک بودن آن است. در محیط Part، شما با استفاده از ابعاد و قیود، یک مدل هوشمند می‌سازید که با تغییر یک عدد (مثلاً طول)، کل مدل به‌طور خودکار و متناسب به‌روزرسانی می‌شود.
• تعیین متریال: می‌توانید جنس قطعه (فولاد، آلومینیوم، پلاستیک ABS و…) را تعیین کنید تا خواص فیزیکی آن مانند جرم، مرکز ثقل و تحلیل‌های مهندسی بر اساس آن محاسبه شود.
• آماده‌سازی برای مراحل بعدی: خروجی این محیط، فایلی با پسوند .SLDPRT است که سنگ بنای مراحل بعدی یعنی مونتاژ قطعات (Assembly) و تهیه نقشه‌های ساخت (Drawing) خواهد بود.

آشنایی با رابط کاربری محیط Part

هنگامی که یک فایل Part جدید در سالیدورک باز می‌کنید، با یک رابط کاربری تخصصی و کارآمد روبرو می‌شوید که در نگاه اول ممکن است کمی گیج‌کننده به نظر برسد. اما با شناخت اجزای اصلی، به سرعت بر آن مسلط خواهید شد. این رابط کاربری از چند بخش کلیدی تشکیل شده است:

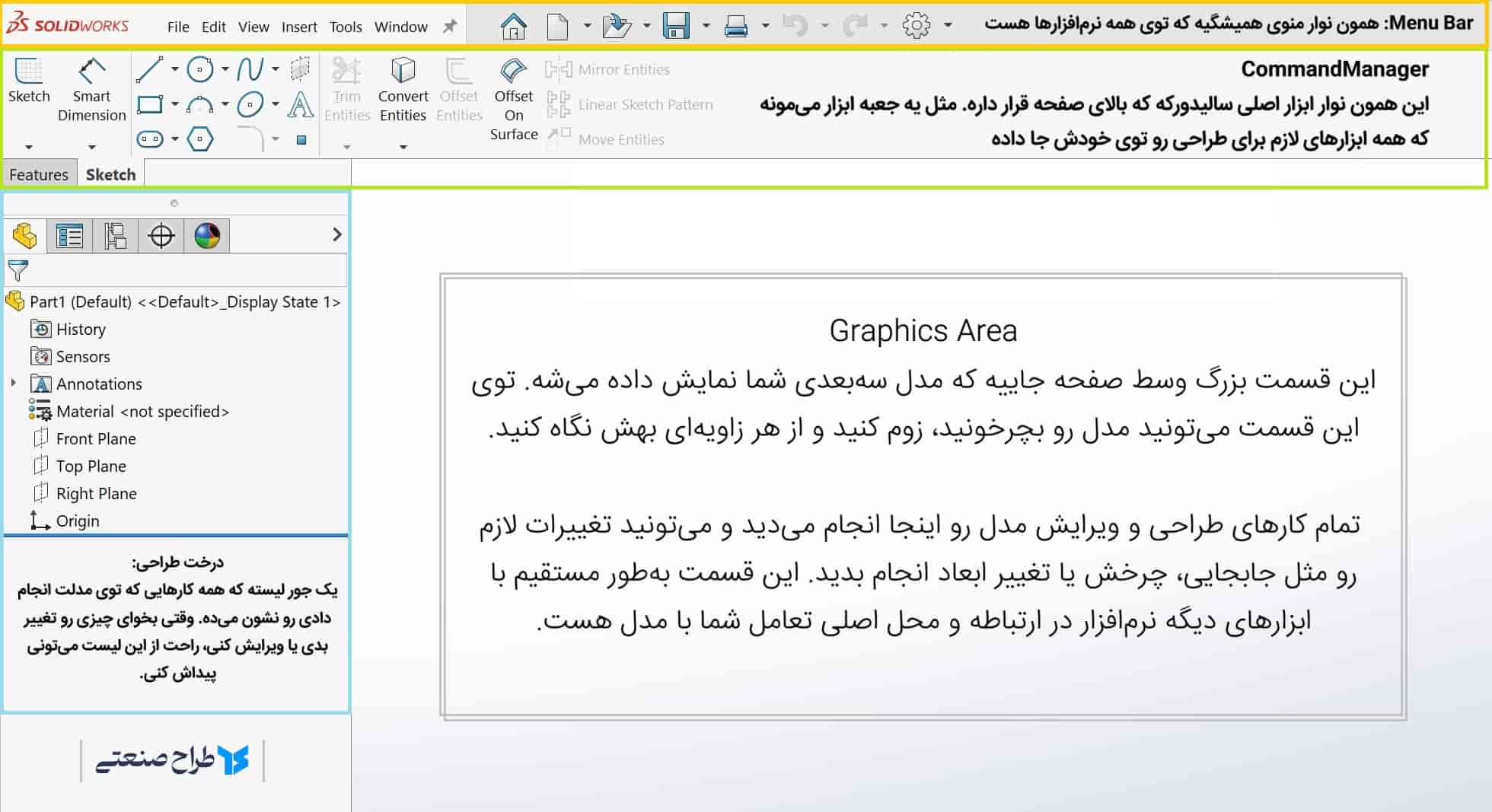

نوار ابزارها (CommandManager)، نوار ویژگی‌ها (FeatureManager)، گرافیک ویندو و پنجره PropertyManager

۱. نوار ابزارها یا CommandManager: جعبه‌ابزار اصلی شما

این نوار در بالای صفحه قرار دارد و ابزارهای شما را به‌صورت دسته‌بندی شده در برگه‌های (Tabs) مختلف نمایش می‌دهد. مهم‌ترین برگه‌ها در محیط Part عبارت‌اند از:

• Sketch: شامل تمام ابزارهای لازم برای ترسیم دوبعدی (خط، دایره، کمان و…).
• Features: شامل ابزارهایی برای تبدیل اسکچ‌های دوبعدی به مدل‌های سه‌بعدی (مانند حجم‌دهی یا برش).
• Surfaces: ابزارهای پیشرفته برای کار با سطوح پیچیده.
• Evaluate: ابزارهایی برای اندازه‌گیری، تحلیل و بررسی مدل (مانند اندازه‌گیری فاصله یا محاسبه جرم).

۲. نوار ویژگی‌ها یا FeatureManager Design Tree: تاریخچه و دستور ساخت قطعه

این ستون در سمت چپ صفحه قرار دارد و می‌توان آن را مهم‌ترین بخش رابط کاربری دانست. FeatureManager مانند یک «دستور پخت» برای قطعه شما عمل می‌کند و تمام مراحل ساخت مدل را به ترتیب زمانی لیست می‌کند. هر اسکچ، هر حجم‌دهی (Extrude) و هر Fillet که ایجاد می‌کنید، به عنوان یک آیتم در این درخت اضافه می‌شود. این ویژگی به شما اجازه می‌دهد:

• مراحل طراحی را مرور کنید.
• یک ویژگی (Feature) خاص را ویرایش کنید.
• ترتیب مراحل را تغییر دهید تا نتیجه نهایی را اصلاح کنید.
• خطاهای طراحی را به راحتی پیدا و رفع کنید.

۳. گرافیک ویندو (Graphics Window): محیط ترسمات

این بخش، فضای اصلی و مرکزی صفحه است که مدل سه‌بعدی شما در آن نمایش داده می‌شود. در این فضا می‌توانید مدل را بچرخانید (با نگه داشتن دکمه وسط موس)، زوم کنید (با اسکرول موس) و جابجا کنید (با نگه داشتن کلید Ctrl و دکمه وسط موس). صفحات استاندارد (Front, Top, Right) نیز در این فضا قابل مشاهده هستند و اسکچ‌های اولیه روی این صفحات ترسیم می‌شوند.

۴. پنجره PropertyManager

این پنجره نیز در سمت چپ (معمولاً جایگزین FeatureManager در حین کار) ظاهر می‌شود و مخصوص تنظیم پارامترهای ابزاری است که در حال استفاده از آن هستید. برای مثال، وقتی ابزار Extrude را فعال می‌کنید، PropertyManager باز می‌شود و از شما اطلاعاتی مانند عمق، جهت و سایر تنظیمات حجم‌دهی را می‌پرسد. این پنجره پویا و وابسته به ابزار فعال است.

ابزارهای اصلی طراحی دوبعدی (Sketch Tools)

هر مدل سه‌بعدی پیچیده در سالیدورک، از یک یا چند اسکچ دوبعدی ساده شروع می‌شود. بنابراین، تسلط بر ابزارهای اسکچ، الفبای طراحی در این نرم‌افزار است. برای شروع، باید یکی از صفحات اصلی (Front, Top, Right) را انتخاب کرده و وارد محیط اسکچ شوید. مهم‌ترین ابزارهای این بخش عبارت‌اند از:

• Line (خط): برای ترسیم خطوط مستقیم. می‌توانید خطوط را به‌صورت تکی یا زنجیره‌ای (Chain) ترسیم کنید.
• Circle (دایره): برای ترسیم دایره با تعیین مرکز و شعاع/قطر.
• Rectangle (مستطیل): برای ترسیم سریع مستطیل با روش‌های مختلف (مانند دو گوشه یا مرکز و یک گوشه).
• Arc (کمان): برای ترسیم کمان با روش‌هایی مانند سه نقطه یا مرکز و نقاط انتهایی.
• Spline (منحنی): ابزاری قدرتمند برای ترسیم منحنی‌های نرم و ارگانیک که کنترل کاملی روی شکل آن‌ها دارید. این ابزار در طراحی محصولات با فرم‌های پیچیده بسیار کاربردی است.
• Polygon (چندضلعی): برای ترسیم چندضلعی‌های منتظم (مانند شش‌ضلعی برای سر پیچ).
• Offset Entities: برای ایجاد یک کپی از یک یا چند خط یا منحنی در یک فاصله مشخص. بسیار مفید برای ایجاد ضخامت.
• Trim Entities (برش): یکی از پرکاربردترین ابزارها برای حذف بخش‌های اضافی خطوط متقاطع و تمیزکاری اسکچ.
• Smart Dimension (اندازه‌گذاری هوشمند): این ابزار قلب تپنده طراحی پارامتریک است. با Smart Dimension، شما نه‌تنها ابعاد را «نمایش» می‌دهید، بلکه آن‌ها را «تعیین» می‌کنید. این ابعاد، هندسه اسکچ را کنترل می‌کنند و با تغییر آن‌ها، مدل شما به‌روز می‌شود.

قیود (Constraints) و نقش آن‌ها در دقت طراحی

اگر ابزارهای اسکچ حروف الفبا باشند، قیود (Relations یا Constraints) گرامر و دستور زبان آن هستند. قیود، روابط هندسی بین اجزای مختلف یک اسکچ را تعریف می‌کنند و باعث می‌شوند اسکچ شما هوشمند، قابل پیش‌بینی و پایدار باشد. بدون قیود، اسکچ شما با هر تغییری از هم می‌پاشد.

در سالیدورک یک اسکچ می‌تواند سه وضعیت داشته باشد:

1. Under Defined (تعریف‌نشده): خطوط به رنگ آبی هستند و هنوز آزادانه حرکت می‌کنند. این وضعیت برای یک طراحی نهایی نامطلوب است.
2. Fully Defined (کاملاً تعریف‌شده): تمام خطوط به رنگ مشکی هستند. این یعنی اسکچ با استفاده از ابعاد و قیود کاملاً مقید شده و هیچ ابهام هندسی ندارد. این وضعیت ایده‌آل است.
3. Over Defined (بیش‌تعریف‌شده): خطوط به رنگ قرمز یا زرد درمی‌آیند که نشان‌دهنده وجود قیود یا ابعاد متناقض است. باید یکی از قیود اضافی را حذف کنید.

معرفی انواع قیود هندسی و ابعادی

• قیود هندسی (Geometric Relations): این قیود روابط منطقی را تعریف می‌کنند:
  • Horizontal/Vertical: خط را افقی یا عمودی می‌کند.
  • Coincident: یک نقطه را روی یک خط یا نقطه دیگر منطبق می‌کند.
  • Collinear: دو خط را هم‌راستا می‌کند.
  • Concentric: دایره‌ها یا کمان‌ها را هم‌مرکز می‌کند.
  • Tangent: یک خط و یک کمان را بر هم مماس می‌کند؛ حیاتی برای ایجاد انحناهای نرم.
  • Parallel/Perpendicular: دو خط را موازی یا عمود بر هم می‌کند.
  • Equal: طول دو خط یا شعاع دو دایره را برابر می‌کند.
• قیود ابعادی (Dimensional Constraints): این قیود مستقیماً توسط ابزار Smart Dimension اعمال می‌شوند و مقادیر عددی مانند طول، قطر، زاویه و فاصله را تعریف می‌کنند.

ابزارهای تبدیل Sketch به مدل سه‌بعدی (Features)

اینجاست که جادوی واقعی اتفاق می‌افتد و اسکچ‌های دوبعدی جان می‌گیرند و به اجسام سه‌بعدی تبدیل می‌شوند. ابزارهای بخش Features قلب تپنده مدلسازی سه‌بعدی در محیط Part سالیدورک هستند.

Extrude, Revolve, Sweep, Loft و کاربردهای آن‌ها

Extruded Boss/Base: اولین و پرکاربردترین ابزار

این ابزار یک اسکچ دوبعدی را در یک مسیر مستقیم «بیرون می‌کشد» تا حجم ایجاد کند. Extruded Cut نیز عملکرد معکوس دارد و از یک اسکچ برای بریدن و حذف مواد از یک حجم موجود استفاده می‌کند.

• کاربرد واقعی: ساخت یک صفحه فلزی، یک بلوک ساده، یا ایجاد یک سوراخ در یک بدنه.
• مثال: بدنه اصلی یک کنترل از راه دور.

Revolved Boss/Base: برای قطعات متقارن محوری

این ابزار یک اسکچ دوبعدی را حول یک محور (Axis of Revolution) می‌چرخاند تا یک حجم سه‌بعدی متقارن ایجاد کند. Revolved Cut نیز برای ایجاد برش‌های متقارن (مانند شیار داخلی) استفاده می‌شود.

• کاربرد واقعی: طراحی شفت، قرقره، چرخ، بطری، یا هر قطعه خراطی‌شده.
• مثال: بدنه یک بطری نوشابه یا یک پایه میز چوبی.

Swept Boss/Base: حجم‌دهی در یک مسیر

برای استفاده از Sweep به دو اسکچ نیاز دارید: یک Profile (مقطع) و یک Path (مسیر). این ابزار مقطع را در طول مسیر جاروب می‌کند تا یک حجم سه‌بعدی ایجاد کند.

• کاربرد واقعی: طراحی لوله، فنر، کابل، یا دستگیره‌های منحنی شکل.
• مثال: فنر یک خودکار یا لوله‌های اگزوز یک موتور. برند Dyson در طراحی لوله‌های جاروبرقی‌های خود از فرم‌هایی استفاده می‌کند که با ابزار Sweep به خوبی قابل مدلسازی هستند.

Lofted Boss/Base: اتصال بین پروفایل‌ها

Loft ابزاری قدرتمند برای ایجاد فرم‌های انتقالی و ارگانیک است. این ابزار چندین پروفایل (اسکچ) مختلف را به یکدیگر متصل کرده و یک حجم نرم و یکپارچه بین آن‌ها ایجاد می‌کند.

• کاربرد واقعی: طراحی بدنه موس کامپیوتر، بطری شامپو، یا یک مجرای تهویه که از مقطع مربع به دایره تغییر شکل می‌دهد.
• مثال: بدنه ارگونومیک موس‌های سری MX Master از شرکت Logitech نمونه‌ای عالی از کاربرد Loft است.

ویرایش مدل‌های سه‌بعدی: ابزارهایی برای اصلاح و بهینه‌سازی

طراحی به‌ندرت در یک مرحله به پایان می‌رسد. پس از ایجاد حجم اولیه، باید آن را اصلاح، بهینه‌سازی و برای تولید آماده کنید. این ابزارها به شما کمک می‌کنند تا جزئیات نهایی را به مدل خود اضافه کنید.

Fillet, Chamfer, Shell, Draft و Pattern

Fillet (گرد کردن لبه‌ها)

این ابزار لبه‌های تیز را با یک شعاع مشخص گرد می‌کند. Fillet فقط برای زیبایی نیست؛ بلکه باعث کاهش تمرکز تنش در قطعات مهندسی می‌شود و ایمنی محصول را برای کاربر نهایی افزایش می‌دهد.

Chamfer (پخ زدن لبه‌ها)

مشابه Fillet، این ابزار لبه‌های تیز را با یک زاویه و فاصله مشخص، پخ می‌زند. این کار معمولاً برای کمک به مونتاژ قطعات (مثلاً جا رفتن یک پین در سوراخ) یا زیبایی انجام می‌شود.

Shell (پوسته کردن)

این ابزار فوق‌العاده کاربردی، یک قطعه توپر را توخالی کرده و یک ضخامت دیواره یکنواخت برای آن ایجاد می‌کند. این ابزار برای طراحی قطعات پلاستیکی تزریقی یا بدنه‌های توخالی ضروری است.

• مثال: بدنه یک پرینتر سه‌بعدی یا قاب یک مانیتور.

Draft (زاویه شیب)

این ابزار یک زاویه یا شیب ملایم به دیواره‌های عمودی قطعه اضافه می‌کند. این زاویه برای خروج آسان قطعه از قالب (در فرآیندهای تزریق پلاستیک، دایکست یا ریخته‌گری) حیاتی است و یکی از اصول اولیه طراحی برای تولید (DFM) است.

Pattern (الگو)

به جای ایجاد دستی یک ویژگی (مانند سوراخ) به تعداد زیاد، می‌توانید از ابزارهای Pattern استفاده کنید تا آن را در یک الگوی مشخص تکرار کنید:

• Linear Pattern: تکرار در یک یا دو جهت خطی.
• Circular Pattern: تکرار حول یک محور.
• Curve Driven Pattern: تکرار در طول یک منحنی.

نکات کلیدی طراحی قابل تولید (DFM) در محیط Part

یک طراح حرفه‌ای فقط یک مدل زیبا خلق نمی‌کند؛ بلکه مدلی می‌سازد که بتوان آن را به efficiently و با هزینه معقول تولید کرد. درک اصول Design for Manufacturability (DFM) در همان محیط Part، تفاوت بین یک طراح مبتدی و یک متخصص را رقم می‌زند.

1. همیشه از Draft استفاده کنید: اگر قطعه شما قرار است با قالب ساخته شود، حتی یک درجه Draft هم تفاوت بزرگی ایجاد می‌کند.
2. ضخامت دیواره را یکنواخت نگه دارید: در قطعات پلاستیکی، تغییرات ناگهانی ضخامت باعث ایجاد تابیدگی و عیوب ظاهری (Sink Marks) می‌شود. ابزار Shell در این زمینه بسیار مفید است.
3. از گوشه‌های داخلی تیز پرهیز کنید: همیشه گوشه‌های داخلی را با Fillet نرم کنید. گوشه‌های تیز باعث تمرکز تنش شده و نقطه ضعف قطعه خواهند بود.
4. شعاع Fillet را بهینه کنید: شعاع‌های خیلی کوچک ممکن است با ابزارهای ماشین‌کاری قابل اجرا نباشند. یک قاعده خوب، در نظر گرفتن شعاع داخلی به اندازه نصف ضخامت دیواره است.
5. محدودیت‌های فرآیند تولید را بشناسید: طراحی برای پرینت سه‌بعدی (DFAM) با طراحی برای ماشین‌کاری CNC یا تزریق پلاستیک تفاوت‌های اساسی دارد. مثلاً در پرینت سه‌بعدی باید به زوایای آویزان (Overhangs) و نیاز به ساپورت توجه کنید.

برای مثال، شرکت LEGO استاد طراحی برای تولید است. هر آجر لگو با دقتی در حد میکرون و با در نظر گرفتن تمام اصول تزریق پلاستیک (Draft, uniform thickness, etc.) طراحی می‌شود تا میلیاردها قطعه بدون نقص به هم متصل شوند.

چگونه طراحی را به یک پروژه واقعی تبدیل کنیم؟

پس از اتمام مدلسازی در محیط Part، کار شما تمام نشده است. این قطعه باید به بخشی از یک اکوسیستم بزرگ‌تر تبدیل شود.

ذخیره‌سازی، خروجی گرفتن، استفاده در اسمبلی و نقشه‌کشی

• ذخیره‌سازی (Saving): فایل خود را با فرمت اصلی سالیدورک .SLDPRT ذخیره کنید. این کار تمام تاریخچه طراحی (FeatureManager) را حفظ می‌کند تا بعداً بتوانید آن را ویرایش کنید.
• استفاده در اسمبلی (Assembly): فایل .SLDPRT شما اکنون آماده است تا به عنوان یک جزء در یک محیط Assembly (.SLDASM) وارد شود. در آنجا می‌توانید آن را با قطعات دیگر مونتاژ کنید.
• ایجاد نقشه ساخت (Drawing): از مدل Part خود می‌توانید نقشه‌های مهندسی دوبعدی با فرمت .SLDDRW ایجاد کنید. این نقشه‌ها شامل تمام نماها، اندازه‌ها، تلرانس‌ها و اطلاعات لازم برای ساخت قطعه توسط یک کارگاه است.
• خروجی گرفتن (Exporting) برای کاربردهای دیگر:
  • STEP/IGES: فرمت‌های استاندارد و یونیورسال برای به اشتراک‌گذاری مدل سه‌بعدی با کاربرانی که از نرم‌افزارهای CAD دیگری (مانند CATIA یا AutoCAD) استفاده می‌کنند.
  • STL: فرمت استاندارد برای پرینترهای سه‌بعدی. این فرمت مدل را به شبکه‌ای از مثلث‌ها تبدیل می‌کند.
  • DXF/DWG: برای ارسال اسکچ‌ها یا نماهای دوبعدی به دستگاه‌های برش لیزر، واترجت یا پلاسما.

اشتباهات رایج در محیط Part و راهکارهای رفع آن‌ها

حتی طراحان باتجربه نیز گاهی با چالش‌هایی روبرو می‌شوند. شناخت اشتباهات رایج به شما کمک می‌کند سریع‌تر آن‌ها را رفع کنید:

• خطا: اسکچ‌های تعریف‌نشده (Under Defined).راهکار: قبل از خروج از محیط اسکچ، مطمئن شوید تمام خطوط مشکی هستند. از ابزار “Fully Define Sketch” برای کمک گرفتن یا به صورت دستی قیود و ابعاد لازم را اضافه کنید.
• خطا: ارورهای Rebuild یا “ناتوانی در ساخت مجدد”.راهکار: معمولاً به دلیل تغییر یک اسکچ یا ویژگی در ابتدای درخت طراحی است که باعث ایجاد تداخل در مراحل بعدی شده است. FeatureManager را از بالا به پایین بررسی کرده و ببینید کدام ویژگی به رنگ قرمز درآمده است. آن را ویرایش کرده یا روابط آن (References) را اصلاح کنید.
• خطا: ایجاد اسکچ‌های بیش از حد پیچیده.راهکار: یک قانون طلایی: “اسکچ‌های ساده، ویژگی‌های زیاد”. به جای کشیدن یک اسکچ بسیار پیچیده و حجم دادن به آن، طرح خود را به چند ویژگی ساده‌تر تقسیم کنید. این کار مدیریت و ویرایش مدل را بسیار آسان‌تر می‌کند.
• خطا: نادیده گرفتن نقطه مبدأ (Origin).راهکار: همیشه اولین اسکچ خود را به نقطه مبدأ مقید کنید. این کار به مدل شما یک لنگرگاه ثابت در فضا می‌دهد و از مشکلات ناخواسته در اسمبلی جلوگیری می‌کند.

نتیجه‌گیری

محیط Part در سالیدورک بیش از یک ابزار مدلسازی است؛ این بوم دیجیتالی است که ایده‌های شما روی آن شکل می‌گیرند و به واقعیت نزدیک می‌شوند. از ترسیم یک خط ساده در یک اسکچ، تا اعمال قیود هوشمند، تبدیل آن به یک حجم سه‌بعدی با ابزارهای Features و نهایتاً بهینه‌سازی آن برای تولید، تمام این فرآیند در این محیط یکپارچه اتفاق می‌افتد. تسلط بر این محیط، نه تنها به شما توانایی خلق قطعات پیچیده را می‌دهد، بلکه درک عمیقی از منطق طراحی پارامتریک و اصول تولید به شما می‌بخشد. به خاطر داشته باشید که یک طراحی موفق، حاصل ترکیبی از خلاقیت، مهارت فنی و توجه به جزئیات است. اکنون نرم‌افزار را باز کنید، یک فایل Part جدید بسازید و شروع به ساختن کنید. جهان مهندسی منتظر ایده‌های شماست.
