کتیا یا سالیدورک | مقایسه، کاربرد، بررسی جامع، مزایا و معایب
کتیا یا سالیدورک | مقایسه، کاربرد، بررسی جامع، مزایا و معایب
تاریخچه کتیا و سالیدورک
برای درک بهتر تفاوت‌های بنیادین بین کتیا و سالیدورک، لازم است نگاهی به تاریخچه و ریشه‌های شکل‌گیری هر کدام بیاندازیم. این دو نرم‌افزار، اگرچه هر دو در حوزه CAD فعالیت می‌کنند، اما از مسیرهای متفاوتی پا به عرصه وجود گذاشته‌اند و این تفاوت ریشه در فلسفه طراحی و مخاطبان هدف اولیه آن‌ها دارد.
سالیدورک با هدف دموکراتیزه کردن طراحی سه‌بعدی و ساده‌سازی فرآیند مدل‌سازی، به یکی از محبوب‌ترین نرم‌افزارهای CAD جهان تبدیل شده است. اگر دوست دارید اطلاعات کامل‌تری در مورد تاریخچه و قابلیت‌های آن بدانید، می‌توانید مقاله‌ی سالیدورک چیست؟ را مطالعه کنید
کتیا، به عنوان یکی از قدرتمندترین پلتفرم‌های طراحی و شبیه‌سازی صنعتی، سابقه‌ای غنی و امکاناتی بی‌نظیر دارد. برای آشنایی کامل‌تر با این نرم‌افزار می‌توانید مقاله‌ی کتیا چیست؟ را مشاهده نمایید.

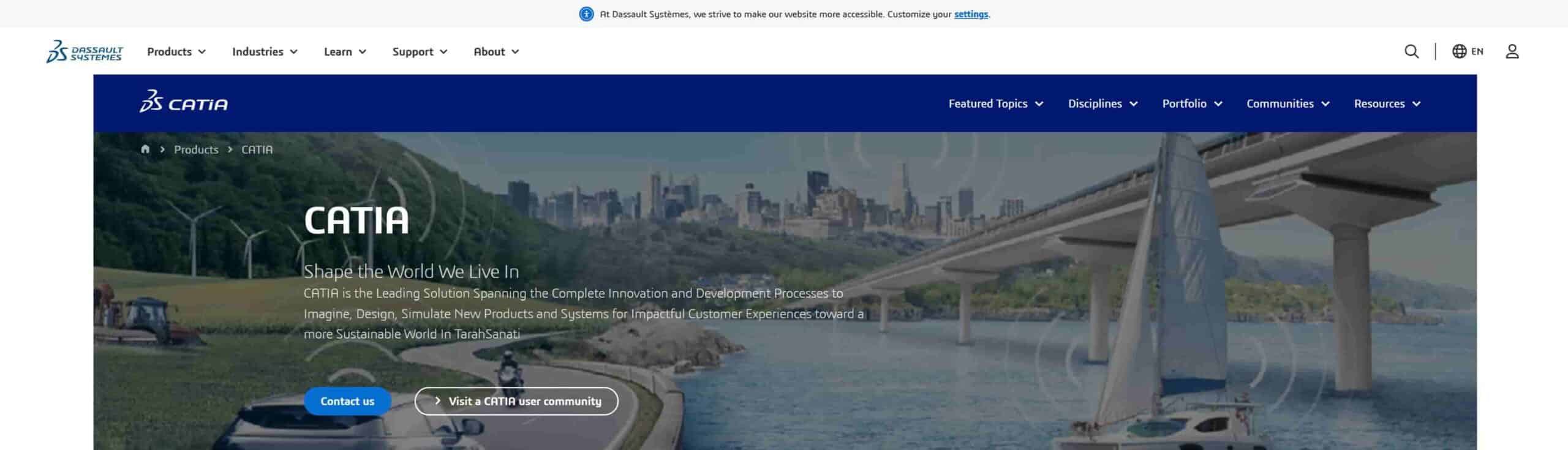

نرم افزار کتیا (Catia)
داستان کتیا (CATIA) از دهه 1970 میلادی در شرکت هواپیماسازی فرانسوی داسو اویاسیون (Dassault Aviation) آغاز شد. نیاز این شرکت به یک ابزار طراحی سه بعدی پیشرفته برای طراحی و ساخت هواپیماهای پیچیده، منجر به توسعه نرم‌افزاری شد که بعدها با نام CATIA (Computer Aided Three dimensional Interactive Application) به دنیای مهندسی معرفی گردید. این ریشه‌های هوافضایی، از همان ابتدا DNA کتیا را شکل داد. این نرم‌افزار برای مدیریت پیچیدگی‌های عظیم، حجم بالای داده‌ها و دقت فوق‌العاده مورد نیاز در صنایع هوافضا و خودرو طراحی شده بود.
در دهه‌های بعد، کتیا به سرعت در صنایع بزرگ و پیشرفته‌ای که نیازمند مهندسی سطح بسیار دقیق، شبیه‌سازی‌های پیچیده و مدیریت داده‌های محصول (PDM) در سطح سازمانی بودند، جای خود را باز کرد. شرکت‌های بزرگی مانند بوئینگ، ایرباس، بی‌ام‌و و رنو از جمله اولین و بزرگترین کاربران کتیا بودند و هستند. امروزه، کتیا به عنوان یک پلتفرم جامع برای طراحی، مهندسی، شبیه‌سازی و مدیریت چرخه عمر محصول (PLM) شناخته می‌شود و در صنایع مختلفی مانند هوافضا، خودرو، کشتی‌سازی، تجهیزات صنعتی، معماری و کالاهای مصرفی کاربرد دارد.

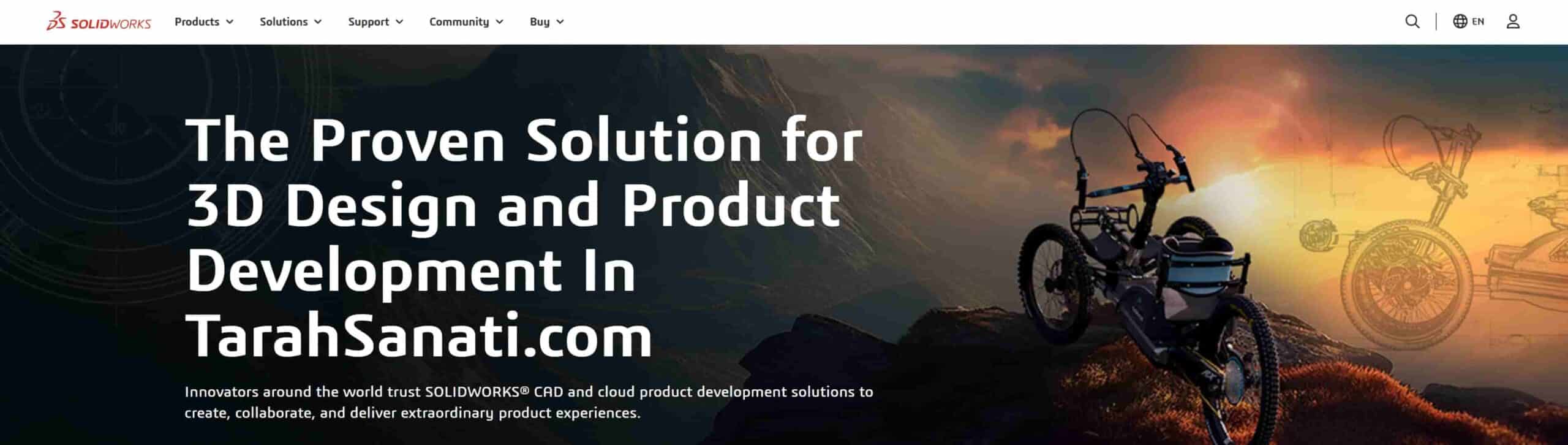

سالیدورک (SolidWorks)
در سوی دیگر، سالیدورک (SolidWorks) با رویکردی متفاوت و در دهه 1990 میلادی متولد شد. بنیان‌گذاران سالیدورک، که خود از کاربران نرم‌افزارهای CAD گران‌قیمت و پیچیده بودند، به دنبال ایجاد ابزاری قدرتمند اما کاربرپسند و مقرون‌به‌صرفه برای مهندسان و طراحان بودند. هدف اصلی سالیدورک، دموکراتیزه کردن طراحی سه بعدی و در دسترس قرار دادن آن برای طیف وسیع‌تری از کاربران، از شرکت‌های کوچک و متوسط (SME) گرفته تا مهندسان مستقل و کاربران عمومی بود.
سالیدورک با رابط کاربری بصری و آسان، سرعت یادگیری بالا و تمرکز بر طراحی قطعات و مجموعه‌های مکانیکی، به سرعت محبوبیت گسترده‌ای در میان مهندسان مکانیک، طراحان محصول و شرکت‌های تولیدی کوچک و متوسط به دست آورد. این نرم‌افزار به ابزار اصلی بسیاری از شرکت‌های مهندسی عمومی و صنایع تولیدی تبدیل شد و به عنوان یک راه حل CAD قدرتمند و در دسترس شناخته می‌شود. سالیدورک نیز به طور مداوم در حال توسعه و افزودن قابلیت‌های جدید است و امروزه علاوه بر طراحی قطعات و مجموعه‌های مکانیکی، امکاناتی برای شبیه‌سازی، تحلیل، مدیریت داده‌های محصول (PDM)، طراحی ورق‌کاری، طراحی سازه‌های جوشی، طراحی قالب و … ارائه می‌دهد.
مقایسه جامع کتیا و سالیدورک
اکنون که با تاریخچه و فلسفه طراحی هر دو نرم‌افزار آشنا شدیم، به مقایسه دقیق‌تر ویژگی‌های کلیدی کتیا و سالیدورک در نسخه‌های 2025 هر دو نرم افزار می‌پردازیم. این مقایسه در بخش‌های مختلفی انجام خواهد شد.
| ویژگی | کتیا | سالیدورک | برنده |
|---|---|---|---|
| رابط کاربری (User Interface) | پیچیده و قدرتمند، مناسب کاربران حرفه‌ای | ساده، کاربرپسند و بصری، مناسب برای اکثر کاربران | سالیدورک (برای شروع)، کتیا (برای حرفه‌ای‌ها) |
| سرعت یادگیری (Learning Curve) | نیاز به زمان و تمرین بیشتر | سریع و آسان | سالیدورک |
| قیمت و هزینه (Cost & Licensing) | بسیار بالا، لایسنس‌های پیچیده | قیمت مناسب‌تر، لایسنس‌های منعطف‌تر | سالیدورک |
| مهندسی سطح (Surfacing) | بسیار پیشرفته و دقیق | خوب، مناسب برای اکثر کاربردها | کتیا |
| مدل‌سازی قطعات (Part Modeling) | قدرتمند، مناسب برای پیچیده‌ترین قطعات | بسیار خوب، سریع و کارآمد برای اکثر قطعات | برابر (هر دو قوی هستند) |
| مونتاژ (Assembly) | قدرتمند برای اسمبلی‌های بسیار بزرگ | بسیار خوب، کاربرپسند برای اکثر اندازه‌های اسمبلی | کتیا (اسمبلی‌های بزرگ)، سالیدورک (اسمبلی‌های متوسط) |
| شبیه‌سازی و تحلیل (Simulation & Analysis) | بسیار پیشرفته، شامل تحلیل‌های FEA، CFD، MBD و … | ابزارهای کافی برای اکثر تحلیل‌های مهندسی رایج | کتیا |
| نقشه‌کشی دوبعدی (2D Drafting) | قابلیت‌های کامل | بسیار قوی و کاربرپسند، استاندارد صنعتی | سالیدورک |
| طراحی اولیه (Concept Design) | ابزارهای تخصصی | ابزارهای ساده و کافی | برابر (هر دو مناسب هستند) |
| مدیریت داده‌های محصول (PDM) | بسیار قدرتمند، اما پیچیده | کاربردی و آسان | کتیا (برای سازمان‌های بزرگ)، سالیدورک (برای اکثر شرکت‌ها) |
| رندرینگ سه‌بعدی (3D Rendering) | کیفیت بسیار بالا | کیفیت خوب، سریع و آسان | کتیا (کیفیت)، سالیدورک (سرعت) |
| طراحی از روی عکس (Reverse Engineering) | ماژول‌های پیشرفته | ابزارهای کاربردی ScanTo3D | کتیا |
| تولید افزایشی (Additive Manufacturing) | پیشرفته | ابزارهای کاربردی | برابر |
| کتابخانه‌های مدلیکا (Modelica Libraries) | پشتیبانی گسترده | پشتیبانی محدود | کتیا |
| منابع یادگیری و پشتیبانی (Learning & Support) | منابع تخصصی | منابع گسترده، جامعه کاربری بزرگ | سالیدورک |
| طراحی سازه های جوشی (Weldment Design) | محدود | ابزار های قدرتمند و کاربردی | سالیدورک |
| طراحی ورق کاری (Sheet Metal Design) | پیشرفته | بسیار خوب، کاربردی و سریع | سالیدورک |
قابلیت‌های مدل‌سازی : کتیا یا سالیدورک
هر دو نرم‌افزار کتیا و سالیدورک بر پایه مدل‌سازی پارامتریک (Parametric Modeling) بنا شده‌اند. این بدان معناست که تمامی ابعاد و ویژگی‌های مدل به صورت پارامتر تعریف می‌شوند و با تغییر هر پارامتر، مدل به صورت خودکار به‌روزرسانی می‌شود. این ویژگی، انعطاف‌پذیری بالایی در طراحی ایجاد می‌کند و امکان ایجاد تغییرات سریع و آسان را فراهم می‌آورد.
مدل‌سازی در کتیا
کتیا در زمینه مدل‌سازی قطعات و مجموعه‌های پیچیده، بی‌رقیب است. این نرم‌افزار به مهندسان اجازه می‌دهد تا مدل‌هایی با هزاران فیچر و پیچیدگی‌های هندسی بالا را به راحتی ایجاد و مدیریت کنند. ابزارهای پیشرفته مدل‌سازی سطوح در کتیا، امکان ایجاد سطوح بسیار دقیق و با کیفیت بالا را فراهم می‌کنند که برای طراحی بدنه خودرو، هواپیما و سایر محصولات با فرم‌های پیچیده، ضروری است. علاوه بر این، کتیا از قابلیت‌های پیشرفته‌ای مانند مدل‌سازی هیبریدی (Hybrid Modeling) و مدل‌سازی مبتنی بر دانش (Knowledge-based Modeling) نیز پشتیبانی می‌کند که به مهندسان کمک می‌کند تا فرآیند طراحی را خودکارسازی کرده و زمان طراحی را کاهش دهند.
مدل‌سازی در سالیدورک
سالیدورک نیز در زمینه مدل‌سازی قطعات و مجموعه‌های مکانیکی، بسیار قدرتمند است. رابط کاربری ساده و بصری این نرم‌افزار، فرآیند مدل‌سازی را برای کاربران آسان می‌کند. ابزارهای مدل‌سازی سالیدورک به مهندسان اجازه می‌دهد تا به سرعت قطعات و مجموعه‌های مورد نظر خود را ایجاد کرده و آن‌ها را ویرایش کنند. سالیدورک همچنین از قابلیت‌های پیشرفته‌ای مانند مدل‌سازی مستقیم (Direct Modeling) و FeatureWorks (شناسایی خودکار فیچرها) پشتیبانی می‌کند که به کاربران کمک می‌کند تا مدل‌های وارد شده از سایر نرم‌افزارها را به راحتی ویرایش کنند.
شبیه‌سازی و تحلیل: کتیا یا سالیدورک
شبیه‌سازی و تحلیل، بخش جدایی‌ناپذیر از فرآیند طراحی و توسعه محصول است. هر دو نرم‌افزار کتیا و سالیدورک، ابزارهای قدرتمندی برای شبیه‌سازی و تحلیل رفتار محصولات در شرایط مختلف ارائه می‌دهند.
شبیه‌سازی در کتیا
کتیا در زمینه شبیه‌سازی، یک سر و گردن بالاتر از سالیدورک قرار دارد. این نرم‌افزار از طیف گسترده‌ای از ابزارهای شبیه‌سازی پشتیبانی می‌کند، از جمله:
- تحلیل المان محدود (FEA): برای تحلیل تنش، کرنش، تغییر شکل و … در قطعات و مجموعه‌ها.
- دینامیک سیالات محاسباتی (CFD): برای شبیه‌سازی جریان سیالات، انتقال حرارت و … .
- تحلیل دینامیک چندجسمی (MBD): برای شبیه‌سازی حرکت و رفتار مکانیزم‌ها.
- تحلیل ارتعاشات: برای بررسی ارتعاشات و فرکانس‌های طبیعی قطعات و مجموعه‌ها.
- تحلیل خستگی: برای پیش‌بینی عمر خستگی قطعات تحت بارهای متناوب.
- تحلیل بهینه‌سازی: برای یافتن بهترین طراحی با توجه به محدودیت‌ها و اهداف.
کتیا به ویژه در شبیه‌سازی‌های پیچیده و غیرخطی، مانند تحلیل برخورد، تحلیل مواد مرکب و تحلیل‌های چندفیزیکی، بسیار قدرتمند است.
شبیه‌سازی در سالیدورک
سالیدورک نیز ابزارهای شبیه‌سازی مفیدی ارائه می‌دهد، اما این ابزارها در مقایسه با کتیا، محدودتر هستند. سالیدورک بیشتر بر تحلیل‌های خطی تمرکز دارد و برای شبیه‌سازی‌های پیچیده و غیرخطی، مناسب نیست. با این حال، ابزارهای شبیه‌سازی سالیدورک برای تحلیل‌های اولیه و بررسی‌های سریع طراحی، بسیار مفید هستند.
کاربردهای صنعتی: کتیا یا سالیدورک
کتیا و سالیدورک در صنایع مختلفی کاربرد دارند، اما هر کدام در صنایع خاصی، بیشتر مورد استفاده قرار می‌گیرند.
کتیا: پیشرو در صنایع پیشرفته
کتیا به دلیل قابلیت‌های پیشرفته خود، در صنایع بزرگ و پیچیده‌ای مانند هوافضا، خودروسازی، کشتی‌سازی و تجهیزات صنعتی، به عنوان نرم‌افزار استاندارد شناخته می‌شود. شرکت‌های بزرگی مانند بوئینگ، ایرباس، بی‌ام‌و، رنو، جنرال الکتریک و … از کتیا برای طراحی و ساخت محصولات خود استفاده می‌کنند.
دلایل اصلی انتخاب کتیا در این صنایع عبارتند از:
- قابلیت مدل‌سازی سطوح بسیار پیچیده و دقیق.
- امکان مدیریت اسمبلی‌های بزرگ با هزاران قطعه.
- ابزارهای شبیه‌سازی پیشرفته برای تحلیل‌های دقیق.
- پلتفرم جامع برای مدیریت چرخه عمر محصول (PLM).
سالیدورک: محبوب در صنایع
سالیدورک به دلیل سهولت استفاده، قیمت مناسب‌تر و قابلیت‌های کافی برای اکثر کاربردها، در صنایع عمومی‌تر و شرکت‌های کوچک و متوسط، محبوبیت بیشتری دارد. صنایعی مانند ماشین‌سازی، تجهیزات پزشکی، طراحی محصول، معماری و … از جمله صنایعی هستند که سالیدورک در آن‌ها کاربرد گسترده‌ای دارد.
دلایل اصلی انتخاب سالیدورک در این صنایع عبارتند از:
- رابط کاربری ساده و بصری.
- سرعت یادگیری بالا.
- قیمت مناسب‌تر نسبت به کتیا.
- ابزارهای کافی برای طراحی قطعات و مجموعه‌های مکانیکی.
- جامعه کاربری بزرگ و فعال.
سناریو طراحی نگاهی عمیق‌تر به کاربرد سالیدورک یا کتیا
برای درک بهتر تفاوت‌های کتیا و سالیدورک، به بررسی چند مطالعه موردی می‌پردازیم:
سناریو طراحی : طراحی بدنه هواپیما در کتیا
شرکت بوئینگ از کتیا برای طراحی بدنه هواپیماهای خود استفاده می‌کند. بدنه هواپیما یک سطح بسیار پیچیده است که باید الزامات آیرودینامیکی، سازه‌ای و زیبایی‌شناسی را برآورده کند. کتیا با ابزارهای پیشرفته مهندسی سطح خود، به مهندسان بوئینگ اجازه می‌دهد تا این سطوح پیچیده را با دقت و کیفیت بالا طراحی کنند. علاوه بر این، قابلیت‌های شبیه‌سازی کتیا به مهندسان بوئینگ کمک می‌کند تا رفتار بدنه هواپیما را در شرایط مختلف پروازی، مانند تیک‌آف، فرود و پرواز در ارتفاع بالا، شبیه‌سازی و تحلیل کنند.
سناریو طراحی : طراحی یک دستگاه پزشکی در سالیدورک
یک شرکت تولیدکننده تجهیزات پزشکی از سالیدورک برای طراحی یک دستگاه جدید تشخیص پزشکی استفاده کرد. این دستگاه شامل قطعات مکانیکی مختلفی بود که باید با دقت بالا طراحی و مونتاژ می‌شدند. سالیدورک با رابط کاربری ساده و ابزارهای مدل‌سازی قدرتمند خود، به مهندسان این شرکت کمک کرد تا به سرعت قطعات مورد نظر خود را طراحی کرده و آن‌ها را مونتاژ کنند. همچنین، ابزارهای شبیه‌سازی سالیدورک به آن‌ها اجازه داد تا رفتار دستگاه را در شرایط مختلف کاری، مانند اعمال نیرو و ارتعاش، بررسی کنند.
کتیا یا سالیدورک؟
انتخاب بین این دو نرم‌افزار طراحی، بسته به نوع پروژه و نیازهای شما متفاوت است. در اینجا تفاوت‌های اصلی بین کتیا و سالیدورک آورده شده است:
اگر تصمیم گرفتید مسیر یادگیری سالیدورک را شروع کنید و به دنبال آموزش حرفه‌ای هستید، می‌توانید دوره‌ی جامع آموزش سالیدورک ما را مشاهده کنید.
کتیا (Catia)
رابط کاربری پیچیده تر و پیشرفته تر
- ویژگی‌ها کتیا:
- مدل‌سازی پیشرفته سطوح و اجسام پیچیده
- شبیه‌سازی‌های پیچیده مانند تحلیل رفتار مواد و سازه‌ها
- مناسب برای طراحی محصولات صنعتی و تجهیزات هوافضا، خودرو و کشاورزی
- مدیریت داده‌های محصول (PDM) برای پروژه‌های بزرگ و تیمی
سالیدورک (SolidWorks)
رابط کاربری جذاب تر برای انواع پروژه ها
ویژگی‌های سالیدورک:
- طراحی و مدل‌سازی قطعات مکانیکی و ماشین‌آلات
- رابط کاربری ساده و مناسب برای مبتدیان
- پشتیبانی گسترده و منابع آموزشی فراوان در اینترنت
- مناسب برای طراحی محصولات مصرفی، پزشکی و تجهیزات کوچک
- امکان طراحی سریع و بهینه برای تولیدات سری
